为什么PCB钻头必须采用先进涂层
在高速、高密度PCB制造环境中，钻孔质量直接影响电镀可靠性、层间互连稳定性与整体良率。随着板层数增加、孔径减小以及转速超过100,000 RPM，传统钻头面临更严苛的挑战。
常见问题包括：
- 毛刺
- 钉头现象
- 孔壁粗糙
这些缺陷会导致：
- 电镀不良与空洞
- 内层偏移与导通失败
- 返工与报废率上升
- 单孔成本增加
要实现稳定量产与高良率控制，必须从源头提升钻头性能。

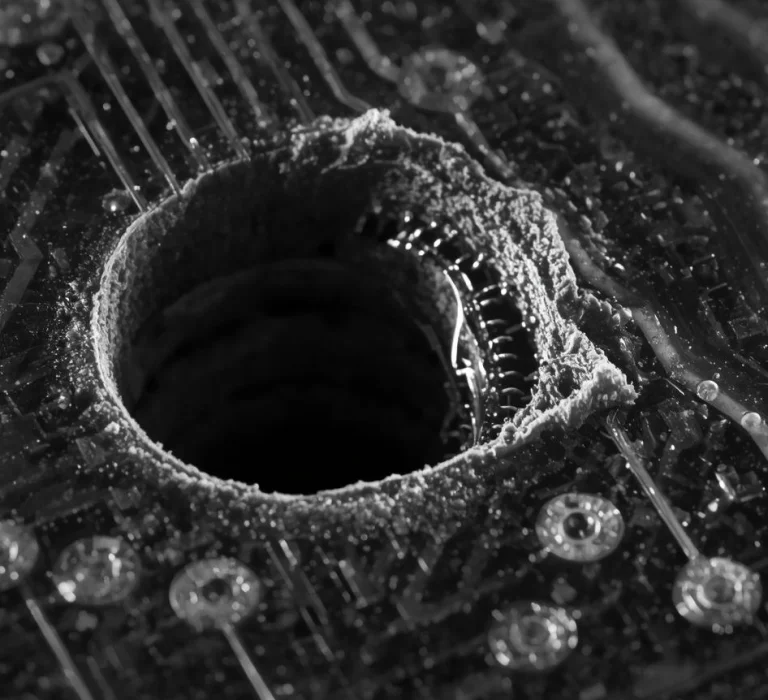

常见PCB钻孔缺陷解析
孔口毛刺
表现为孔入口边缘出现不规则凸起。
原因是刀刃磨损后无法干净切断铜层，产生拉扯与翻边。
钉头现象
铜垫被压缩外扩，形成扁平边缘。
钝化刀尖塑性挤压铜层而非切削，影响电镀附着与导通可靠性。
孔壁粗糙
孔壁出现玻纤拉出、划伤与纹理不均。
刀具刃口崩裂或涂层退化导致刮削而非剪切。
*基于内部测试结果。不同材料及不同工况环境下的实际结果可能有所差异。
为什么PCB钻头必须采用先进涂层
Rainbow-TAC® 采用纳峰科技专有 Filtered ta-C（FCVA）技术沉积，形成超高硬度、超低摩擦的四面体非晶碳涂层。
技术特点
- 硬度高达 50 GPa
- 摩擦系数 <0.1
- 低粗糙度 Ra <0.1 μm
- 高附着力与低颗粒沉积
该涂层在极端转速下仍能保持刃口锋利与稳定几何形状。
核心价值与实际效果
减少树脂堆积
超低摩擦特性降低发热与粘附，减少树脂堆积与停机清洁时间。
提升钻孔质量
Ra <0.1 μm 的低粗糙度确保孔口干净、孔壁平滑，抑制钉头缺陷。
延长钻头寿命
高硬度涂层有效抵抗磨损与疲劳破坏。
实测表现

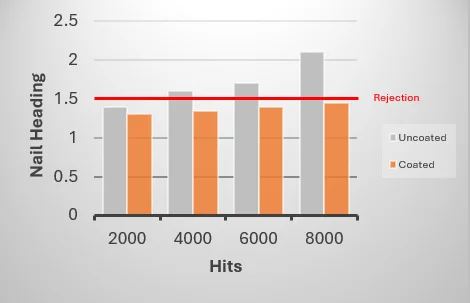

钉头测试：整体钻孔缺陷成本降低 41%

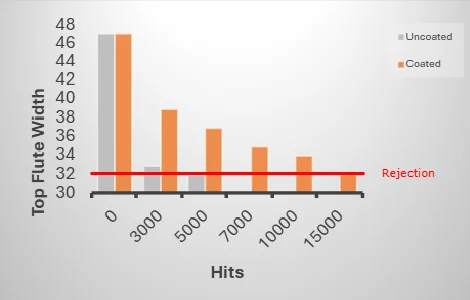

顶刃测试：刃口完整性保持时间为未涂层的 3 倍以上
涂层性能对比
| 涂层类型 | 硬度 (GPa) | 摩擦系数 | 最高使用温度 (℃) | 树脂粘附倾向 |
|---|---|---|---|---|
| 未涂层 | 15 – 18 | 0.7 – 1.0 | 600 | 严重 |
| TiN | 20 – 25 | 0.4 – 0.6 | 800 | 中等 |
| 标准 DLC | 20 – 30 | 0.1 – 0.2 | ≤ 300 | 轻微 |
| Rainbow-TAC | 50 | < 0.1 | ≤ 500 | 极低 |
常见问题 (FAQ)
PCB 钻孔中毛刺和钉头缺陷的成因是什么？
毛刺、钉头现象和孔壁粗糙通常由钻头磨损、刀尖钝化或涂层不足引起。当刀具无法干净切削材料时，会对铜层或基材产生挤压和变形，从而影响电镀可靠性和整体良率。
Rainbow-TAC 如何提升 PCB 钻头性能？
Rainbow-TAC 采用纳峰科技专有的 Filtered taC 涂层技术，可有效降低摩擦与磨损，并在高速主轴条件下保持锋利刃口。它可减少毛刺、抑制钉头现象、降低树脂堆积，从而提升孔质量并延长钻头寿命。
为什么在高密度 PCB 制造中钻头涂层如此重要？
在高密度多层板中，孔位精度与孔壁平滑度直接影响电镀质量。优质涂层可显著减少缺陷与换刀频率，提高产能、减少停机时间，并降低单孔成本。
Rainbow-TAC 如何延长 PCB 钻头寿命？
凭借高硬度与超低表面粗糙度，Rainbow-TAC 可有效抵抗磨损、疲劳和树脂粘附，从而延长钻头使用周期，降低清洁频率与更换成本。

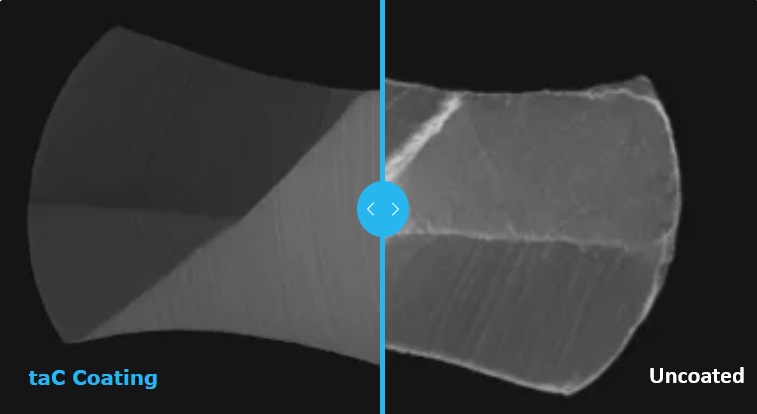

与未涂层钻头相比，Rainbow-TAC 涂层钻头有哪些优势？
Rainbow-TAC 涂层钻头可实现更干净的切削、更平滑的孔壁以及更少的缺陷。制造商可获得更高良率、更稳定品质、更少换刀次数及更低的生产停机成本。
